أهم البرامج الخاصة بتصميم وتوثيق الشبكات

تدوينتي لهذا اليوم هي رد على أحد الاخوة الذي سألني البارحة عن أفضل برنامج لعمل Diagram للشبكة من أجل توثيقها والأطلاع عليها وقت الحاجة لذلك فضلت أن يكون الرد على المدونة لكي يستفيد منها الجميع وفيها سوف أقدم أشهر البرامج التى تقوم بمثل هذه الوظائف وهي عمل رسمة توضيحية لكل الشبكة

البرنامج الأول : SmartDraw 2010

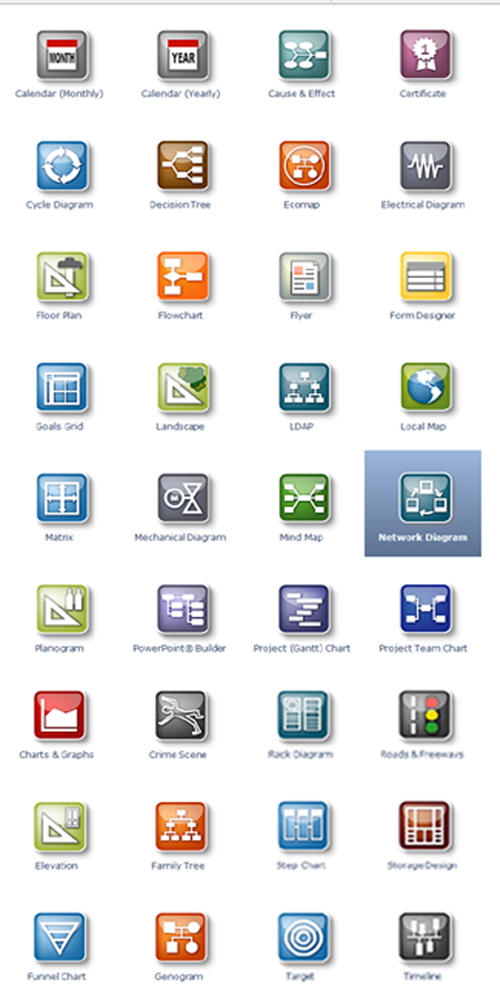

أحد أشهر وأفضل البرامج الموجودة في هذا المضمار وهو برنامج غير مجاني وثمنه 179 دولار وهو برنامج ضخم جدا بأمكانياته فهو يتيح لك عمل رسومات ومخططات للعديد من الأشياء وليس فقط للشبكات بالأضافة إلى أمكانية حفظ المخطط على شكل صورة أو ملف PDF أو HTML أو للأوتوكاد وهذه صورة توضيحية لأمكانيات البرنامج

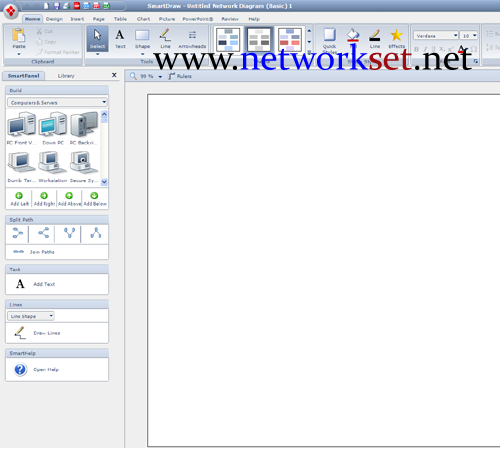

المهم مايلزمنا من كل هذه الخيارات هو الأيقونة المظللة والخاصة بالشبكات نقوم بالضغط عليها لنبدأ رسم المخطط الذي نريده وسوف تصادفنا هذه الصورة

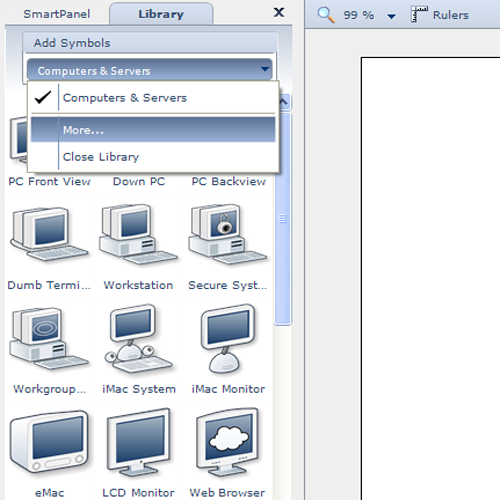

ونبدا تصميم الشبكة بالأيقونات المتاحة وأحب أن أضيف أن مع البرنامج هناك عدد كبير جدا من الأيقونات والتى تستطيع الوصول لها من خلال الضغط على زر المكتبة Library وبعدها تابع معي بالصور

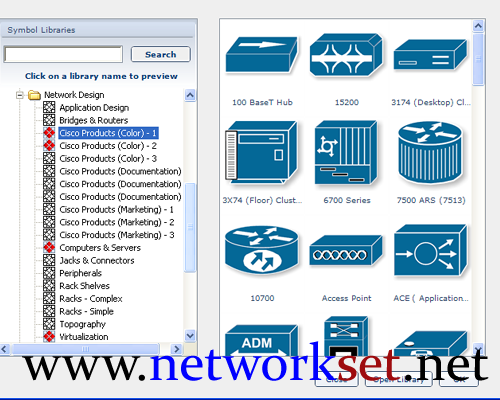

وعندها سوف تتاح لك كمية كبيرة جدا من الأيقونات لرسم المخطط الذي تريده وخصوصا الأيقونات الخاصة بأجهزة سيسكو

يمكنك تجربة البرنامج لسبعة أيام فقط وهذا رابط تحميل البرنامج : http://download.cnet.com/SmartDraw-2010/3000-2075_4-10002466.html

أو من موقع البرنامج الرسمي : http://www.smartdraw.com/downloads/

البرنامج الثاني :  Edraw Network Diagram 5.2

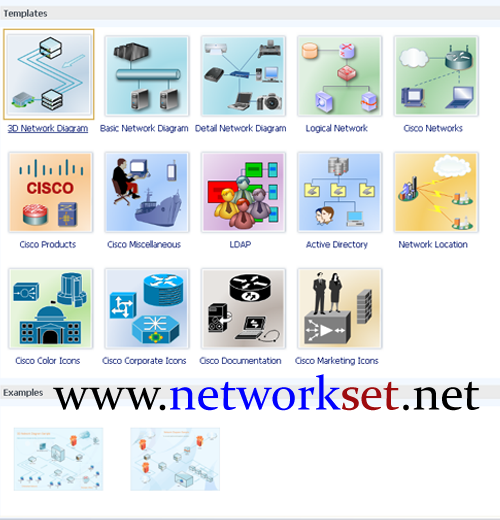

شهرة هذا البرنامج لاتقل عن شهرة البرنامج الأول وأمكانياته كثيرة أيضا في مجال الشبكات وهو أيضا برنامج غير مجاني وثمنه 69 دولار ومن مميزاته الجميلة امكانية عمل مخطط بشكل ثلاثي الأبعاد بالأضافة إلى دعمه للأجهزة الخاصة بسيسكو وهذه صورة توضيحية للقسم المخصص للشبكات

بالنسبة لي تعاملت مع هذا البرنامج أكثر من الأول وأعجبني اكثر البرنامج ياتي تجريبي ولمدة 30 يوم تستطيع تحميله من موقع البرنامج على الرابط التالي http://www.edrawsoft.com/download.php

البرنامج الثالث Network Notepad 4.6.6

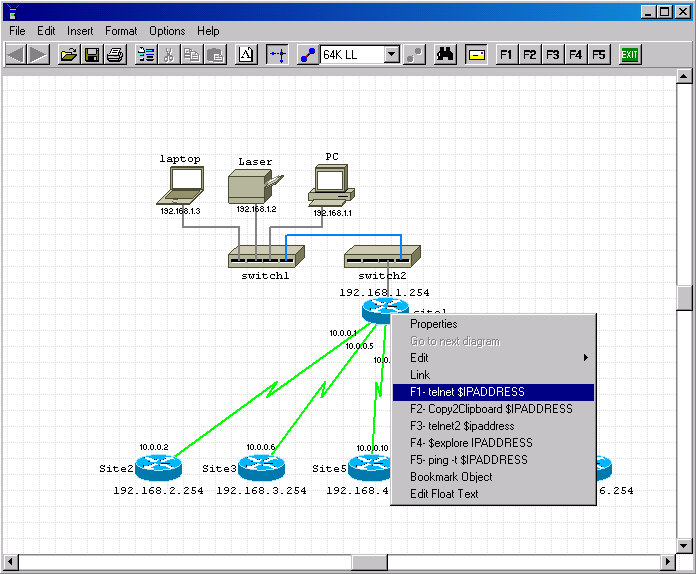

برنامج بسيط ومجاني ويمكنك ايضا من عمل مخططات للشبكة وهذه صورة توضيحية لكيفية الرسم على البرنامج

لتحميل البرنامج أتجه إلى الرابط التالي
http://www.networknotepad.com/index.htm
لتحميل أيقونات إضافية للبرنامج :
http://www.networknotepad.com/library23.zip
ولتحميل أيقونات خاصة بسيسكو : http://www.cisco.com/web/about/ac50/ac47/2.html

البرنامج الرابع : CuteDraw 2.0

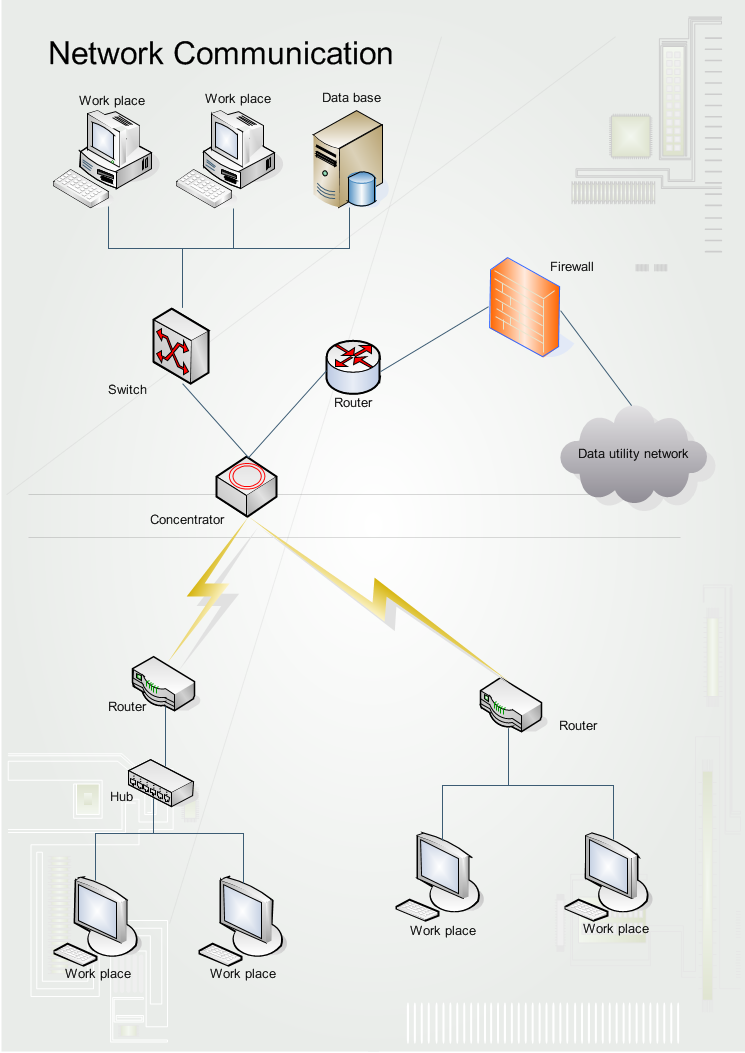

ايضا برنامج بسيط وغير معقد وهو غير مجاني ويقوم بنفس الوظيفة بالنسبة لي لم أقم بتجربة هذا البرنامج هذه صورة توضيحية لكيفية الرسم على البرنامج

لتحميل البرنامج وتجربته لمدة 30 يوم من موقع البرنامج  الرسمي : http://www.cutedraw.com/download.php

وآخيرا هناك مواقع تتيح لك عمل مخططات on line وبدون الحاجة لتحميل أي برنامج وهي تعمل تحت تقنية الـ Cloud Computing التى سوف نتحدث عنها في العدد القادم من المجلة بإن شاء الله قلم الأستاذ ياسر رمزي وهذه بعض المواقع

http://draw.labs.autodesk.com/ADDraw/draw.html

http://www.gliffy.com/

وهذه صورة توضيحية لطريقة عمل مخططات على الموقع الثاني

أتمنى أن تكون التدوينة قد ردت على سؤال الأخ علي وأفادت الجميع كون هذا الموضوع هام جدا بالنسبة لكل مدير شبكة كما أحب أن أبلغكم أن التدوين سوف يتوقف ليومين بسبب أنشغالي بتجهيز العدد الجديد من المجلة ولاتنسونا من دعواتكم ودمتم بود
