كيف نقوم بأضافة نظام تشغيل وهمي إلى GNS3

وصلني من فترة أكثر من طلب لكيفية ربط برنامج الـGNS3 مع برنامج الـ VMware لتنفيذ يعض اللابات الخاصة بسيسكو وهو طبعا ليس بالموضوع الصعب وانا لا أفضله ولا أنصح به أبدا لان يستهلك حجم من الرامات والمعالج لذا سوف أشرح الطريقة الأفضل والتى أنا أستخدمها في التطبيق وهي أضافة أصغر نظام تشغيل في العالم ويدعى VPCS

ماهو الـVPCS ؟

الـVPCS أحد البرامج المفتوحة المصدر التى تهدف إلى عمل محاكاة بسيطة جدا لنظام التشغيل من خلال دعم بروتوكول الـ Ping والـ Trace route وهي الأدوات الوحيدة تقريبا التى نحتاجها في اللابات التطبيقية بالأضافة إلى أنه يدعم الـ IPv4 و IPv6 كما أنه مزود بي DHCP client لتزويده بالأيبي بشكل أوتماتيكي ويستطيع أن يوفر لك 9 أجهزة وهمية من هذا النوع وحجمه 2 ميغا فقط

كيف نقوم بتثبت البرنامج وربطه مع الـ GNS3

لنقم أولا بتحميل البرنامج من خلال التوجه إلى صفحة البرنامج

http://www.freecode.com.cn/doku.php?id=wiki:vpcs

بعد تحميل البرنامج وفك الضغط عنه نقوم بتشغيل السيرفر الخاص بالبرنامج وهو VPCS.exe وبعدها نقوم بتشغيل برنامج الـ GNS3 وهي ملاحظة هامة تشغيل السيرفر قبل برنامج الـ GNS3

وبعدها نتوجه مباشرة إلى Edit–>Symbol Manager

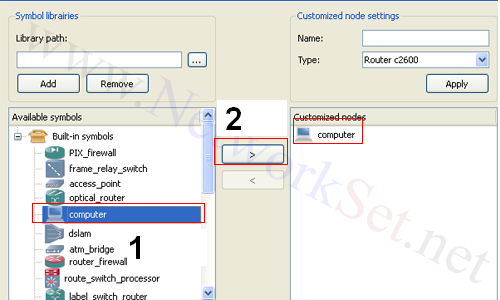

ونبحث في القائمة اليسرى عن صورة لجهاز كمبيوتر ونقوم بأضافتها إلى القائمة اليمنى كما هو موضح بالصورة

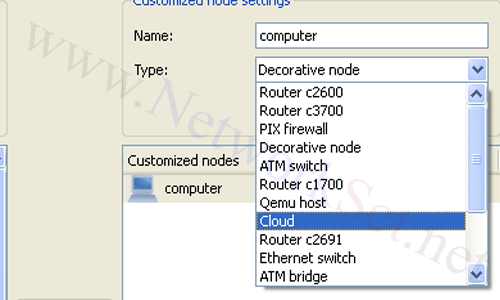

وبعدها نقوم بأختيار Cloud من خيارات الـ Type  المتاحة ونضغط على زر Apply ونختمه بالضغط علىok

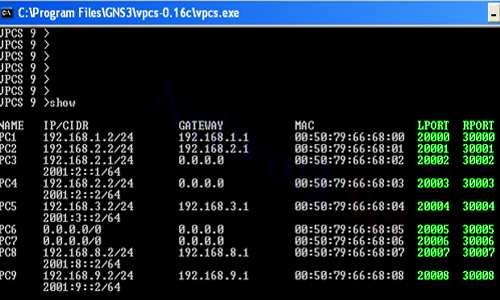

الآن نتوجه إلى برنامج الـ VPCS ونقوم بكتابة كلمة show لتظهر لنا هذه النتائج والتى يهمنا منها آخر أثنان وهما Lport و Rport

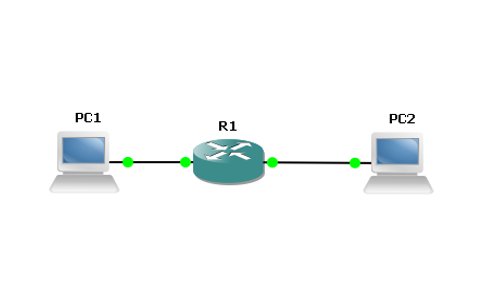

لنأخذ الجهاز رقم أثنان مثلا والتى أرقامه كما هي موضحة 20001,30001 وسوف أتوجه مرة ثانية إلى برنامج الـ GNS3  وأضيف روتر وجهاز كمبيوتر الذي قمت بأنشاءه من قبل وبعدها أضغط بالزر اليمين على جهاز الكمبيوتر وأختار أعدادات

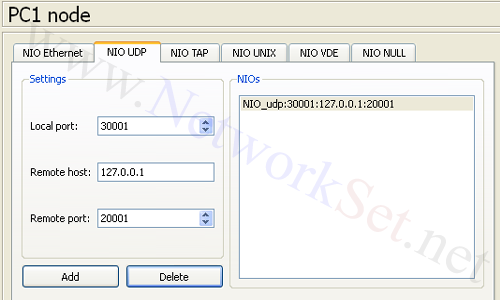

وأتوجه إلى التبويب الثاني وأقوم بكتابة الأرقام السابقة بالأضافة إلى 127.0.0.1 في الصندوق الثاني

وأرجو منكم أن تلاحظو معي أن في خيار LocalPort قمت بكتابة رقم Rport الموجود في البرنامج وفي خانة الـ RemotePort قمت بكتابة رقم Lport وأذا قمت بعكس الأرقام لن ينجح الأتصال بين الروتر ونظام التشغيل وبعد كتابة الأرقم نقوم بالضغط على زر ADD وبعدها OK ونقوم بالتوصيل بين جهاز الكمبيوتر والروتر من خلال كبل FastEthernet ونقوم بتشغيل الروتر ونعطي المخرج الموصول مع جهاز الكمبيوتر أيبي وليكن 192.168.2.1/24 ونتوجه مرة ثالثة إلى برنامج الـ VPCS ونكتب في موجه الأوامر الرقم 2 وهو يعني النظام التشغيل الثاني ونعطيه ايبي وماسك وغيت واي من خلال الأمر التالي ip 192.168.2.2 192.168.2.1 24

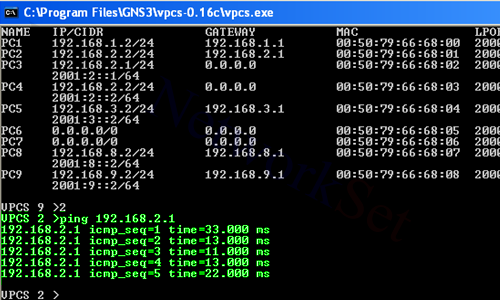

أتوقع أن الأرقام كلها مفهومة وبعدها نقوم بعمل تجربة للتأكد من أن كل شيء يعمل بشكل جيد من خلال الأمر Ping 192.168.2.1 والنتيجة يجب أن تكون 5/5

كلمة آخيرة لكي نقوم بأضافة أجهزة اكثر نقوم بتكرار العملية مع تغيير رقمي الـ local & Remote بحسب كل نظام تشغيل وهمي وطبعا مع تحديد أيبي أيضا وأي سؤال آخر أنا بالخدمة ودمتم بود
