طرق إعداد الـ Gateway في الشبكة
Jul 29th, 2010 by Ayman Alnaimi
ثلاثة هي الأوامر المتاحة على أجهزة سيسكو من أجل أرسال الباكيت التى لاتجد لها مكان في الـ Routing Table إلى أحد المنافذ وأقصد فيها الـ Default Route للروترات وهذه الاوامر هي ip default-gateway و ip default-network و ip route 0.0.0.0 0.0.0.0 لذا سوف أقدم في هذه التدوينة متى نستخدم كل أمر منها
ip default-gateway
يستخدم هذا الأمر في حالتين فقط الأولى عندما يكون الـ IP Routing غير مفعل على الروتر ونحتاج أن نقوم بتوجيه الباكيت إلى أحد الأماكن والثانية عندما يكون الروتر معد لكي يقلع من الـ TFTP سيرفر لذا يعد هذا الأمر الدليل من أجل إجراء عملية الأقلاع وصيغة الأمر تكتب كما هي متبوعا بي الأيبي
Ip default-network
بعكس الأمر الأول يشترط لهذا الأمر لكي يعمل أن يكون الـ IP Routing مفعل على الروتر وهي مفيدة من أجل أخبار الروتر لو في حال لم يجد في الـ Routing Table أي دليل لأرسال الباكيت وبكلام آخر لنشاهد هذا المثال التوضيحي

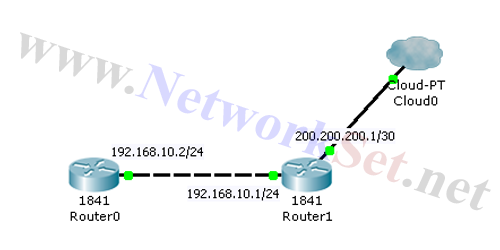

في هذا المثال نجد روترين وغيمة وتمثل الغيمة هنا هي المنفذ لهذه الشبكة لذا سوف أتوجه الى الروتر 0 وأقوم بكتابة الأمر التالي
وبعدها سوف أقوم بعرض الـ Routing Table والنتائج سوف تكون على الشكل التالي :
Router(config)#do show ip route
Codes: C – connected, S – static, I – IGRP, R – RIP, M – mobile, B – BGP
D – EIGRP, EX – EIGRP external, O – OSPF, IA – OSPF inter area
N1 – OSPF NSSA external type 1, N2 – OSPF NSSA external type 2
E1 – OSPF external type 1, E2 – OSPF external type 2, E – EGP
i – IS-IS, L1 – IS-IS level-1, L2 – IS-IS level-2, ia – IS-IS inter area
* – candidate default, U – per-user static route, o – ODR
P – periodic downloaded static route
Gateway of last resort is not set
C 192.168.10.0/24 is directly connected, FastEthernet0/0
200.200.200.0/30 is subnetted, 1 subnets
S 200.200.200.0 [1/0] via 192.168.10.1
سوف تلاخظ معي من خلال قرائتك لهذه المعلومات أن لهذا الروتر لايوجد Default Gateway لذا لو في حال وصل للروتر أي باكيت لاتنتمي للشبكة 200.200.200.0 فأن الروتر سوف يقوم بعمل Drop للباكيت لذا سوف تلجأ الآن إلى كتابة الأمر السابق وهو Ip default-network متبوعا بالشبكة 200.200.200.0 لتكون النتائج على الشكل التالي
Router(config)#ip default-network 200.200.200.0
Router(config)#do sh ip route
Codes: C – connected, S – static, I – IGRP, R – RIP, M – mobile, B – BGP
D – EIGRP, EX – EIGRP external, O – OSPF, IA – OSPF inter area
N1 – OSPF NSSA external type 1, N2 – OSPF NSSA external type 2
E1 – OSPF external type 1, E2 – OSPF external type 2, E – EGP
i – IS-IS, L1 – IS-IS level-1, L2 – IS-IS level-2, ia – IS-IS inter area
* – candidate default, U – per-user static route, o – ODR
P – periodic downloaded static route
Gateway of last resort is 192.168.10.1 to network 200.200.200.0
C 192.168.10.0/24 is directly connected, FastEthernet0/0
* 200.200.200.0/30 is subnetted, 1 subnet
S* 200.200.200.0 [1/0] via 192.168.10.1
هل لاحظت معي الآن ماذا حدث لقد تم إضافة علامة النجمة بالقرب من حرف الـ S والتى تخبر الروتر أن هذا الخيار هو الخيار الآخير بالنسبة لك في حال لم تجد مكان ترسل إليه الباكيت .
ويستخدم هذا الأمر أيضا في الـ Routing Protocol من أجل إعلان باقي الروترات عن الـ Gateway ولو رجعنا إلى المثال السابق وقمت بعمل EIGRP بين الروترين وقمت بكتابة الأمر ip default-network 200.200.200.0 على الروتر رقم واحد سوف نجد أن الروتر صفر قد علم عنه وقد قام بتعليمه على أنه الخيار الآخير للروتر في حال لم يجد منفذ للباكيت وهذا توضيح من الروتر صفر يبين المسألة بشكل أفضل
Router#show ip route
Codes: C – connected, S – static, I – IGRP, R – RIP, M – mobile, B – BGP
D – EIGRP, EX – EIGRP external, O – OSPF, IA – OSPF inter area
N1 – OSPF NSSA external type 1, N2 – OSPF NSSA external type 2
E1 – OSPF external type 1, E2 – OSPF external type 2, E – EGP
i – IS-IS, L1 – IS-IS level-1, L2 – IS-IS level-2, ia – IS-IS inter area
* – candidate default, U – per-user static route, o – ODR
P – periodic downloaded static route
Gateway of last resort is 192.168.10.1 to network 200.200.200.0
C 192.168.10.0/24 is directly connected, FastEthernet0/0
D* 200.200.200.0/24 [90/30720] via 192.168.10.1, 00:00:03, FastEthernet0/0
