كيف تحدد بأحترافية الفروق بين IOS Image الخاصة بسيسكو

موضوعنا اليوم سوف يكون للبعض مهم جدا وللبعض غير مهم لانه ببساطة موضوع أحترافي بعض الشيء وسوف نتكلم عن الفروقات بين نسخ الـ IOS في أجهزة سيسكو Switch & Router ولنفهم أكثر عن ماهية الموضوع سوف أضع بعض الامثلة حتى نتعرف على الموضوع بشكل أكبر

c3640-jk9s-mz.124-16a.bin
c2600-ik9o3s3-mz.122-15.T9.bin
c7200-adventerprisek9-mz.124-4.T1.bin

كلنا يعرف ماهذه الاشياء ولكن من منا يعرف اذا يعني كل حرف أو رقم فيها وموضوعنا لهذا اليوم سوف يكون عبارة عن تحديد الفروقات بينها وماذا يعني كل واحد فيها وسوف ينقسم موضوعنا الى قسمين الدلالات القديمة كماهو في مثالنا الاول والثاني والجديدة كما في المثال الثالث ولنستطيع ان نعرف معلومات حول النسحة المستخدمة على أجهزة سيسكو نستخدم الامر التالي

Cisco's IOS

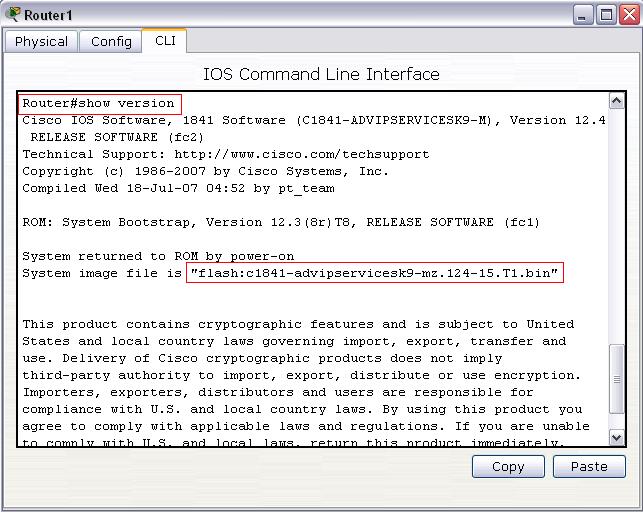

Show Version

لتكون النتيجة على الشكل التالي

أول شيء يجب ان تقوم بعمله هو تقسيم الاسم على الشكل التالي xxxx-yyyy-zzzz.ssss
ومعنى كل واحد فيها سوف يكون على الشكل التالي
xxxx = Platformلم أستطتع ترجمتها
yyyy = Feature سمات كل أصدار
zzzz =معناها مكان الحفظ واذا كانت مضغوطة أم لا
ssss= رقم الاصدار

وكما ذكرت ان هناك قسمين للموضوع الدلات القديمة والجديدة وهي ببساطة تكمن في القسم الثاني الخاص بي Feature فقط كما لاحطنا في الامثلة السابقة

الدلالات القديمة

Platform

as5200 5200
cpa25 CiscoPro 2500
c1005 1005
c2500 25xx, 3xxx, 5100, AP (11.2 and later only)
c2600 2600 Quake platform
c2800 Catalyst 2820
c2900 2910, 2950
c3620 3620
c3640 3640
c4000 4000 (11.2 and later only)
c4500 4500, 4700
c5rsm Catalyst 5000 RSP platform
c5atm Catalyst 4000 ATM platform
c7000 7000, 7010 (11.2 and later only)
c7200 7200
igs IGS, 25xx, 3xxx, 5100, AP
gs7 gateway server (7000, 7010)
mc3810 Ardent Multiservice Cisco 3810 platform
rsp 75xx
xx 4000

Feature

a – APPN
a2 – ATM
b – Appletalk
boot – used for boot images
c – Comm-server/Remote Access Server(RAS) subset (SNMP, IP, Bridging, IPX, AT, Decnet, FR, HDLC, PPP, X.25, ARAP, tn3270, PT, XRemote, LAT)
c – Comm-server Lite(CiscoPro)
c2 – Comm-server/Remote Access Server(RAS) subset
d – Desktop subset (SNMP, IP, Bridging, WAN, Remote Node, Terminal Service, IPX, AT, ARAP)
d2 – reduced Desktop subset (SNMP, IP, IPX, AT, ARAP)eboot – ethernet boot image for mc3810 platform
f – FRAD subset (SNMP, FR, PPP, SDLLC, STUN)
f2 – modified FRAD subset (EIGRP, Pcbus, Lan Mgr, removed, OSPF added)
g – ISDN subset (SNMP, IP, Bridging, ISDN, PPP, IPX, AT)
g2 – gatekeeper proxy, voice and video
i – IP subset(SNMP, IP, Bridging, WAN, Remote Node, Terminal Service)
i2 – subset similar to IP subset for system controller image(3600)
i3 – reduced IP subset with BGP/MIB, EGP/MIB, NHRP, DIRRESP removed
j – enterprise subset (formerly bpx, includes protocol translation)
k – kitchen sink (enterprise for high-end)
l – IPeXchange IPX, static routing, gateway
m – RMON (11.1 only)
n – IPX
o – FIrewall (Formerly IPeXchange Net Management)
p – Service Provider (IP RIP/IGRP/EIGRP/OSPF/BGP, CLNS, ISIS/IGRP)
p2 – Service Provider w/CIP2 ucode
p3 – AS5200 service provider
p4 – 5800(Nitro) service provider
q – Async
q2 – IPeXchange Async
r – IBM base option (SRB, SDLLC, STUN, DLSW, QLLC) – comes with i, in, d
r2 – IBM variant for 1600 images
r3 – IBM variant for Ardent images (3810)
r4 – reduced IBM subset with BSC/MIB, BSTUN/MIB, ASPP/MIB, RSRB/MIB removed
s – source route switch (SNMP, IP, Bridging, SRB) (10.2 and following)
s – (11.2 only) addition to the basic subset (Plus version)
c1000 – (OSPF, PIM, SMRP, NLSP, ATIP, ATAURP, FRSVC, RSVP, NAT)
c1005 – (X.25, full WAN, OPSPF, PIM, NLSP, SMRP, ATIP, ATAURP, FRSVC, RSVP, NAT)
c1600 – (OSPF, IPmulticast, NHRP, NTP, NAT, RSVP, FRSVC)
c2500 – (NAT, RMON, IBM, MMP, VPDN/L2F)
c2600 – (NAT, IBM, MMP, VPDN/L2F, VoIP and ATM)
c3620, 3640 – (NAT, IBM, MMP, VPDN/L2F) in 11.3T added VoIP
c4500 – (NAT, ISL, LANE, IBM, MMP, VPDN/L2F)
c5200 – (PT, v.120, managed modems, RMON, MMP, VPDN/L2F)
c5300 – (MMP, VPDN, NAT, managed modems, RMON, IBM)
c5rsm – (NAT, LANE and VLANS)
c7000 – (ISL, LANE, IBM, MMP, VPDN/L2F)
c7200 – (NAT, ISL, IBM, MMP, VPDN/L2F)
rsp – (NAT, ISL, LANE, IBM, MMP, VPDN/L2F)
t – (11.2)AIP w/ modified Ucode to connect to Teralink 1000 Data
u – IP with VLAN RIP (Network Layer 3 Switching Software, rsrb, srt, srb, sr/tlb)
v – VIP and dual RSP(HSA) support
w – Reserved for WBU
w2 – Reserved for CiscoAdvantage ED train
w3 – Reserved for Distributed Director
x – X.25 in 11.1 and earlier release
y – reduced IP (SNMP, IP RIP/IGRP/EIGRP, Bridging, ISDN< PPP) (C1003/4)
– reduced IP (SNMP, IP RIP/IGRP/EIGRP, Bridging, WAN – X.25) (C1005)
(11.2 – includes X.25) (C1005)
y – IP variant (no Kerberos, Radius, NTP, OSPF, PIM, SMRP, NHRP…) (C1600)
y2 – IP variant (SNMP, IP RIP/IGRP/EIGRP, WAN – X.25, OSPF, PIM) (C1005)
y2 – IP Plus variant (no Kerberos, Radius, NTP…) (C1600)
y3 – IP/X.31
Y4 – reduced IP variant (Cable, Mibs, DHCP, EZHTTP)
z – managed modems
40 – 40 bit encrytion
56 – 50 bit encryption
56i – 56 bit encryption with IPSEC

هذه تقريبا أغلبها ولكن ليس كلها

القسم الثالث

f – Flash
m – RAM
r – ROM
l – relocatable
z – zip compressed
x – mzip compressed

القسم الرابع الخاص برقم الاصدار
يدل على رقم الاصدار واذا كان هناك تحديثات
جديدة تم أضافتها على نفس النسخة وسوف نفهمها أكثر في المثال
القادم

c2600-ik9o3s3-mz.122-15.T9.bin

القسم الاول c2600 تدلنا على ان هذه النسخة خاصة بالروترات من Series 2600
القسم الثاني ik9o3s3
i
تدلنا على ان هذه النسخة هي IP routing version
k9
تدلنا على ان هذه النسخة هي 3DES encryption
o3
تدلنا على ان هذه النسخة تدعم الفايروول Firewall/IDS
s3
تدلنا على ان هذه النسخة هي Basic limited routing
القسم الثالث m معناها انها تعمل من الـ RAM
z معناها ان النسحة مضغوطة Compressed
القسم الرابع 12.2 معناها رقم الاصدار,  15 عدد التحديثات التى طرأت على النسخة T9 عدد الـ Feature الجديدة التى تم أضافتها الى النسخة من ساعة أصدارها لأول مرة

الدلالات الجديدة

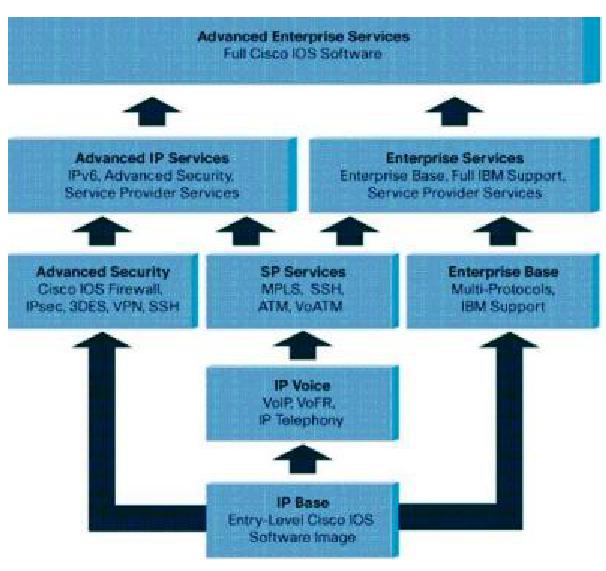

كما رائينا في القسم الاول ان الـ Feature كثيرة جدا ومن الصعب حفظها وفهمها لذلك قامت سيسكو باختصارها الى ثمانية أختصارات وهي كالتالي

IP Base
IP Voice
Enterprise Base
Advanced Security
SP Services
Advanced IP Services
Enterprise Services
Advanced Enterprise Services

ولفهم المزيد حول هذا الدلالات شاهد الصور التالية

امثلة عليها

c7200-adventerprisek9-mz.124-4.T1.bin
c2900-layer2basek9-mz
اتوقع الان ان الموضوع لايحتاج الى شرح تفصيلي  لانها اصبحت مفهومة من خلال الصور السابقة ودمتم بود
